Informations techniques Multicouche Alpex Duo XS et Turatec
NOTRE GAMME MULTICOUCHE
Le système Alpex Duo est composé de tubes et raccords indissociables : les tubes turatec (diamètre 16 à 32) doivent impérativement s'installer avec les raccords de type radial alpex-duo XS (diamètre 16 à 32) tandis que les tubes alpex L (diamètre 40 à 75) doivent impérativement s'installer avec les raccords alpex L (diamètre 40 à 75), et réciproquement :
“À défaut, tout appel en garantie sera jugé irrecevable”.
Le tube turatec est constitué d’une couche externe en PERT, d’une couche médiane en aluminium d’épaisseur minimale 0,2 mm et d’une couche interne en PERT, la liaison entre elles étant assurée par un adhésif spécifique.
Le tube alpex L est constitué d’une couche externe en PER, d’une couche médiane en aluminium d’épaisseur minimale 0,3 mm et d’une couche interne en PER, la liaison entre elles étant assurée par un adhésif spécifique.
Les raccords alpex-duo XS se composent de :
- laiton sans plomb CW724R pour les raccords filetés et taraudés
- PPSU (polyphénilsulfone) pour les raccords dits “matricés” (qui doivent être protégés des rayons du soleil en particulier lors du stockage).
Les raccords alpex L se composent de :
- laiton CW617N pour les raccords filetés et taraudés
- PPSU (polyphénilsulfone) pour les raccords dits “matricés” (qui doivent être protégés des rayons du soleil en particulier lors du stockage.
ASSEMBLAGE
L’assemblage par sertissage radial de notre système est réalisable avec des mâchoires dont l’empreinte est de type F ou TH (du 16 au 32 inclus) au-delà seule l’empreinte de type F est autorisée.
L’assemblage doit être impérativement réalisé par un outillage électrique à l’exclusion de toute pince manuelle au couple et serrage approximatifs.
Une garantie de 10 ans est consentie pour les installations réalisées conformément à nos prescriptions techniques et aux règles de l’art.
Pour la partie laiton filetée de nos raccords multicouche, l’utilisation de filasse ou autre fibre type “polyamide” pour réaliser l’étanchéité des parties filetées des raccords est proscrite, les contraintes suscitées au moment du serrage pouvant générer des tensions à l’origine d’une rupture mécanique ultérieure. Nous recommandons l’usage de pâtes ou de produits d’étanchéité liquide.
RÉALISATION DE L'ASSEMBLAGE

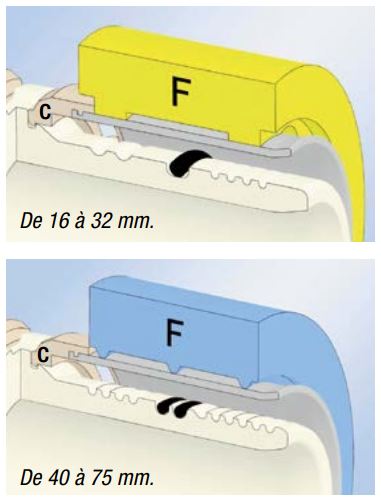

Empreinte type F
La mâchoire vient se positionner en butée contre la collerette en PVC blanc (c).

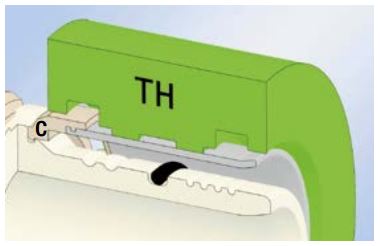

Empreinte type TH
La mâchoire vient recouvrir la collerette en PVC blanc (c).
Attention à bien positionner cette dernière de façon à ne pas l'écraser lors du sertissage.
Important
Conformément aux restrictions des fabricants, nous recommandons expressément de procéder à un entretien annuel des outils de sertissage. Un outillage entretenu garantit un sertissage de qualité.

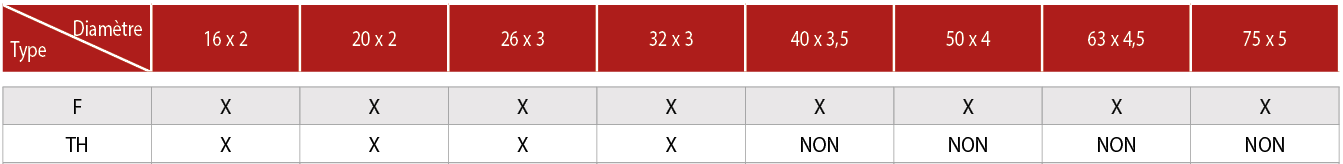

RAPPEL - Compatibilité type / diamètre
